1. 简介

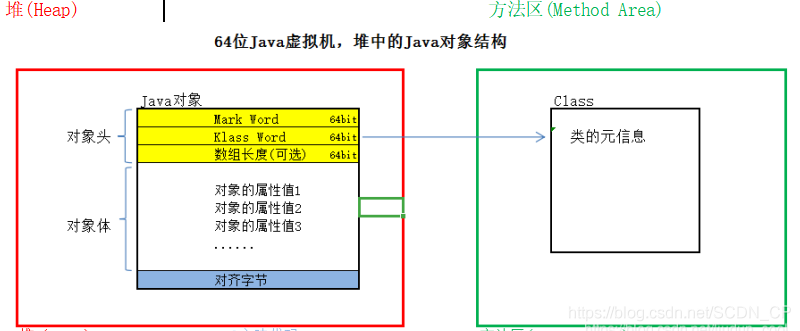

我们都知道，Java 对象存储在堆（Heap）内存。那么一个 Java 对象到底包含什么呢？概括起来分为对象头、对象体和对齐字节。如下图所示：


对象的几个部分的作用：

  1. 对象头中的 Mark Word（标记字）主要用来表示对象的线程锁状态，另外还可以用来配合 GC、存放该对象的 hashCode；
  2. Klass Word 是一个指向方法区中 Class 信息的指针，意味着该对象可随时知道自己是哪个 Class 的实例；
  3. 数组长度也是占用 64位（8字节）的空间，这是可选的，只有当本对象是一个数组对象时才会有这个部分；
  4. 对象体是用于保存对象属性和值的主体部分，占用内存空间取决于对象的属性数量和类型；
  5. 对齐字是为了减少堆内存的碎片空间。

2. Mark Word(标记字)

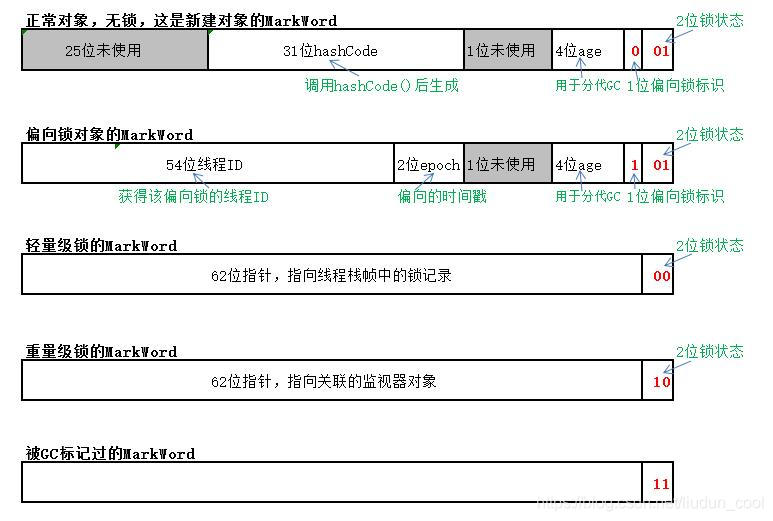

以上是 Java 对象处于 5 种不同状态时，Mark Word 中 64 个位的表现形式，上面每一行代表对象处于某种状态时的样子。其中各部分的含义如下：

2.1 lock

2 位的锁状态标记位，由于希望用尽可能少的二进制位表示尽可能多的信息，所以设置了 lock 标记。该标记的值不同，整个 Mark Word 表示的含义不同。 biased_lock 和 lock 一起，表达的锁状态含义如下：

2.2 biased_lock

对象是否启用偏向锁标记，只占 1 个二进制位。为 1 时表示对象启用偏向锁，为0时表示对象没有偏向锁。lock 和 biased_loc k共同表示对象处于什么锁状态。

2.3 age

4 位的Java对象年龄。在 GC 中，如果对象在 Survivor 区复制一次，年龄增加 1。当对象达到设定的阈值时，将会晋升到老年代。默认情况下，并行 GC 的年龄阈值为 15，并发 GC 的年龄阈值为 6。由于 age 只有 4 位，所以最大值为 15，这就是 -XX:MaxTenuringThreshold 选项最大值为 15 的原因。

2.4 identity_hashcode

31 位的对象标识 hashCode，采用延迟加载技术。调用方法 System.identityHashCode() 计算，并会将结果写到该对象头中。当对象加锁后（偏向、轻量级、重量级），MarkWord 的字节没有足够的空间保存 hashCode，因此该值会移动到管程 Monitor 中。

2.5 thread

持有偏向锁的线程ID。

2.6 epoch

偏向锁的时间戳。

2.7 ptr_to_lock_record

轻量级锁状态下，指向栈中锁记录的指针。

2.8 ptr_to_heavyweight_monitor

重量级锁状态下，指向对象监视器Monitor的指针。

2.9 锁升级

参考：java 锁

我们通常说的通过 synchronized 实现的同步锁，真实名称叫做重量级锁。但是重量级锁会造成线程排队（串行执行），且会使 CPU 在用户态和核心态之间频繁切换，所以代价高、效率低。为了提高效率，不会一开始就使用重量级锁，JVM 在内部会根据需要，按如下步骤进行锁的升级：

  1. 初期锁对象刚创建时，还没有任何线程来竞争，对象的 Mark Word 是下图的第一种情形，这偏向锁标识位是 0，锁状态 01，说明该对象处于无锁状态（无线程竞争它）。
  2. 当有一个线程来竞争锁时，先用偏向锁，表示锁对象偏爱这个线程，这个线程要执行这个锁关联的任何代码，不需要再做任何检查和切换，这种竞争不激烈的情况下，效率非常高。这时 Mark Word 会记录自己偏爱的线程的 ID，把该线程当做自己的熟人。如下图第二种情形。
  3. 当有两个线程开始竞争这个锁对象，情况发生变化了，不再是偏向（独占）锁了，锁会升级为轻量级锁，两个线程公平竞争，哪个线程先占有锁对象并执行代码，锁对象的 Mark Word 就执行哪个线程的栈帧中的锁记录。如下图第三种情形。
  4. 如果竞争的这个锁对象的线程更多，导致了更多的切换和等待，JVM会把该锁对象的锁升级为重量级锁，这个就叫做同步锁，这个锁对象 Mark Word 再次发生变化，会指向一个监视器对象，这个监视器对象用集合的形式，来登记和管理排队的线程。如下图第四种情形。


2.10 Monitor 对象

在 HotSpot 虚拟机中，monitor 是由 C++ 中 ObjectMonitor 实现。

synchronized 的运行机制，就是当 JVM 监测到对象在不同的竞争状况时，会自动切换到适合的锁实现，这种切换就是锁的升级、降级。

那么三种不同的 Monitor 实现，也就是常说的三种不同的锁：偏斜锁（Biased Locking）、轻量级锁和重量级锁。当一个 Monitor 被某个线程持有后，它便处于锁定状态。

Monitor 主要数据结构如下：

// initialize the monitor, exception the semaphore, all other fields
// are simple integers or pointers
ObjectMonitor() {
    _header       = NULL;
    _count        = 0;       // 记录个数
    _waiters      = 0,
    _recursions   = 0;       // 线程重入次数
    _object       = NULL;    // 存储 Monitor 对象
    _owner        = NULL;    // 持有当前线程的 owner
    _WaitSet      = NULL;    // 处于wait状态的线程，会被加入到 _WaitSet
    _WaitSetLock  = 0 ;
    _Responsible  = NULL ;
    _succ         = NULL ;
    _cxq          = NULL ;   // 单向列表
    FreeNext      = NULL ;
    _EntryList    = NULL ;   // 处于等待锁block状态的线程，会被加入到该列表
    _SpinFreq     = 0 ;
    _SpinClock    = 0 ;
    OwnerIsThread = 0 ;
    _previous_owner_tid = 0;
}
  • ObjectMonitor，有两个队列：_WaitSet、 _EntryList，用来保存 ObjectWaiter 对象列表。
  • _owner，获取 Monitor 对象的线程进入 _owner 区时， _count + 1。如果线程调用了 wait() 方法，此时会释放 Monitor 对象， _owner 恢复为空， _count - 1。同时该等待线程进入 _WaitSet 中，等待被唤醒。

锁执行效果如下

图 15-06，锁🔒执行效果

每个 Java 对象头中都包括 Monitor 对象(存储的指针的指向)，synchronized 也就是通过这一种方式获取锁，也就解释了为什么 synchronized() 括号里放任何对象都能获得锁！

3. Klass Word(类指针)

这一部分用于存储对象的类型指针，该指针指向它的类元数据(Class)，JVM 通过这个指针确定对象是哪个类的实例。该指针的位长度为 JVM 的一个字大小，即 32 位的 JVM 为 32 位，64 位的 JVM 为 64 位。

如果应用的对象过多，使用 64 位的指针将浪费大量内存，统计而言，64 位的 JVM 将会比 32 位的JVM多耗费 50% 的内存。为了节约内存可以使用选项 +UseCompressedOops 开启指针压缩(默认开启)，其中，oop 即 ordinary object pointer 普通对象指针。开启该选项后，类指针将压缩至 32 位。

元数据
虚拟机在加载类的时候会将类的信息，常量，静态变量和即时编译器编译后的代码等数据存储在方法区(Method Area)．

类的元数据，即类的数据描述也被存在方法区．

klass word 其实指向的是方法区的某个存有类的信息地址

4. 数组长度

若是是非数组对象就没这部分

如果对象是一个数组，那么对象头还需要有额外的空间用于存储数组的长度，这部分数据的长度也随着 JVM 架构的不同而不同：32 位的 JVM 上，长度为 32 位；64 位 JVM 则为 64 位。64 位 JVM 如果开启 +UseCompressedOops 选项，该区域长度也将由 64 位压缩至 32 位。

5. 对象体

即为 java 成员变量的大小。

6. 对齐字节

关于对齐填充，Java 对象的大小默认是按照 8 字节对齐，也就是说 Java 对象的大小必须是 8 字节的倍数。若是算到最后不够 8 字节的话，那么就会进行对齐填充。

那么为何非要进行 8 字节对齐呢？这样岂不是浪费了空间资源？

其实不然，由于 CPU 进行内存访问时，一次寻址的指针大小是 8 字节，正好也是 L1 缓存行的大小。如果不进行内存对齐，则可能出现跨缓存行的情况，这叫做 缓存行污染。


由于当 obj1 对象的字段被修改后，那么 CPU 在访问 obj2 对象时，必须将其重新加载到缓存行，因此影响了程序执行效率。

也就说，8字节对齐，是为了效率的提高，以空间换时间的一种方案。固然你还能够 16 字节对齐，可是 8 字节是最优选择。

7. 指针压缩

jdk8 是默认开启的。

引用类型在 64 位系统上占用 8 个字节，虽然一个并不大，但是耐不住多。

所以为了解决这个问题，JDK 1.6 开始 64 bit JVM 正式支持了 -XX:+UseCompressedOops (需要jdk1.6.0_14) ，这个参数可以压缩指针。

启用 CompressOops 后，会压缩的对象包括：

  • 对象的全局静态变量(即类属性)；
  • 对象头信息：64 位系统下，原生对象头大小为 16 字节，压缩后为 12 字节；
  • 对象的引用类型：64 位系统下，引用类型本身大小为 8 字节，压缩后为 4 字节；
  • 对象数组类型：64 位平台下，数组类型本身大小为 24 字节，压缩后 16 字节。

当然压缩也不是万能的，针对一些特殊类型的指针 JVM是不会优化的。 比如：

  • 指向非 Heap 的对象指针
  • 局部变量、传参、返回值、NULL指针。

8. 验证

我们可以通过 JOL 依赖验证。
